一、用途及特點
1、QJ35B型是采用電阻比例式原理的交流電橋，用它能直接測量電力變壓器的變壓比及其相對誤差，是電力行業必備測試設備。
2、QJ35B型是QJ35A型發展產品，主要特點如下：
a. 適用范圍：QJ35A型只能測量中小功率變壓器，QJ35B型不僅能測量中小功率變壓器，還增加大功率低變比變壓器測試功能，適應電力行業不斷發展的需要。
b. 電路結構；與QJ35A型相比，QJ35B型不用調壓器和電壓指示表。由變壓比測量盤兼作試驗電壓調節；減輕重量，簡化操作，加快測試速度，提高工作效率，使儀器性能有很大提高。
c. 采用高靈敏度交流指零儀，體積小，功耗低、靈敏度高，抗干擾能力強，測試精度高。
d. 試驗電壓與AC220V市電隔離，并設有誤操作保護電路，大大提高安全系數。
e. 電橋體積小，重量輕，造型美觀。
二、主要技術指標
1、使用環境條件
a. 參比條件：溫度20℃±5℃，相對濕度40%～60%；
b. 標稱條件：溫度5℃～40℃，相對濕度25%～80%。

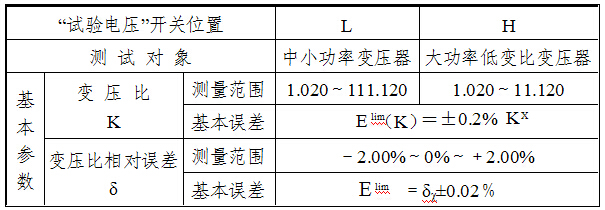

2、基本參數及技術指標見表1
* 表中KX、δX分別為變壓比測量盤和相對誤差滑盤的讀數值。
3、試驗電壓見表2
4、指零儀
a. 調零：指零儀具有機械和電氣調零裝置，電氣調零范圍不小于±5格。
b. 靈敏度：靈敏度可以調節；在靈敏度最高條件下，電橋平衡后，當K值讀數盤或δ誤差滑盤變化一個基本誤差（0.2%）時，指零儀偏轉不小于2格；實測：當K值讀數盤或δ誤差變化0.02%時，指零儀偏轉≥1格。
5、安全指標
a. 絕緣電阻：電路與金屬外殼之間，絕緣電阻不小于50MΩ（測試電壓為2kV）；
b. 電壓試驗：電路對金屬外殼之間，應能承受45～65HZ實際正弦波交流電壓2kV，歷時1min試驗而不擊穿、無放電現象。
6、電源：AC（220±22）V，45～60HZ，功耗約90W。
7、外形尺寸：450mm×300mm×175mm。
8、質量（重量）：約9kg。
|
