一、概 述
ZX79G+型10KV絕緣電阻表標準電阻器（以下簡稱電阻器）是專為貫徹中華人民共和國國家計量檢定規程《JJG622－97絕緣電阻表（兆歐表）》，
用來檢定額定電壓≥5KV絕緣電阻表而設計的標準電阻器。它具有阻值調節范圍寬，使用方便等優點。與我廠ZX124G型多功能試驗箱和CY3型恒速器配套，
可對絕緣電阻表的所有項目進行檢定。
二、用 途
1、檢定額定電壓為10KV或低于10KV的各類絕緣電阻表。
2、供絕緣電阻表生產或修理中刻劃標度盤。
3、適用于絕緣高阻計的校對或檢定。
4、作高、中阻值標準電阻箱使用。
三、主要技術指標
1、本電阻器由10只十進盤可調電阻串聯而成，即：10×（100G+10G+1G＋100M＋10M＋1M+100K+10K+1K+100）Ω。電阻值調節范圍為1111.111GΩ，
最小步進值為100Ω。

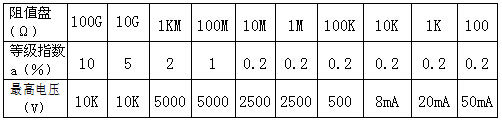

2、各十進盤的等級指數和最高使用電壓或電流（即參考電壓或電流）見表1：
3、殘余電阻值＜0.1Ω，變差＜0.01Ω。
4、環境的參考條件為溫度23±23℃，相對濕度40％～60％。
5、環境的標稱使用范圍為溫度23±5℃，
相對濕度25％～75％。
6、線路對外殼的絕緣電阻＞1×1012Ω。
7、線路對外殼的絕緣強度能承受50Hz正弦波交流電壓11KV，歷時1分鐘不擊穿。
8、本電阻器外形尺寸：602×323×210mm。
9、重量：＜15kg
|
