D-2系列接地導通電阻測試儀檢定裝置用于檢定接地導通電阻測試儀（工頻接地電阻測試儀）的專用產品，參照有關的技術文件設計、制造。能夠滿足電力行業標準《DL/T845.2-2004工頻接地電阻測試儀》的相關要求。是各級電力計量測試單位必備的設備。
一、本產品采用四端測量法接線，具有操作簡單、方便、安全、精度高的特點。本系列產品具有多種規格，主要技術指標如下。用戶可根據不同需求定制特殊規格的檢定裝置。
|
型 號
|
阻 值(mΩ)
|
準確度（％）
|
最大使用電流（A）
|
|
JD-2A
|
20 40 60 80 100 120 140 160 180 200
|
0.2
|
30
|
|
JD-2B
|
50 100 150 200 250 300 400 500 600
|
15
|
|
JD-2C
|
20 50 100 150 200 250 300 350 400 450 500 550 600 700 800 900 1000
|
25
|
|
JD5-200
|
10 50 100 200 300 500(mΩ)
1 2 5 8 10 20 50 100 200(Ω)
|
0.1
|
5
|

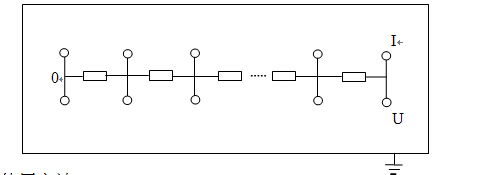

二、 工作原理圖
三、使用方法
由于不同型號的接地導通電阻測試儀（工頻接地電阻測試儀）輸出的測試電流不同，測試范圍也可能不一樣，因而檢定裝置的電阻值和最大工作電流也應與之匹配。在檢定基本誤差時，將被檢測試儀置于適當?shù)牧砍�，用截面積足夠大的連接線將本檢定裝置與被檢測試儀正確連接，如下圖所示:
注：輔助接地電阻RP、RC由用戶自備
按測試儀的正常使用方法操作，測得的讀數與檢定裝置對應的電阻值相比較，就能直觀的判斷被檢測試儀測量誤差的大小。具體操作應按有關規程文件和測試儀的技術說明書的要求進行。
四、注意事項
1、本系列檢定裝置對測試電流有限制，使用時不允許超過最大工作電流。電流端和電壓端不得接錯。
2、應在通風、干燥且溫度在23±5℃的環境下使用及存放。
3、有風冷的產品，必須接通工頻電源，并且注意檢定裝置周圍的空氣流通。
4、使用時應接好地線。
五、附則
1、隨機供應的文件及附件：
（1）、裝箱單；
（2）、使用說明書；
（3）、產品合格證；
2、在用戶遵守保管和使用規則下，從制造廠發貨日起12 個月內，如因產品質量不良而不能正常工作時，本廠無償?shù)貫橛脩粜蘩怼?br />
特別推薦：用于檢定變壓器直流電阻測試儀、回路電阻測試儀的專用電阻器，
詳情請來電咨詢。
|
