一、概述

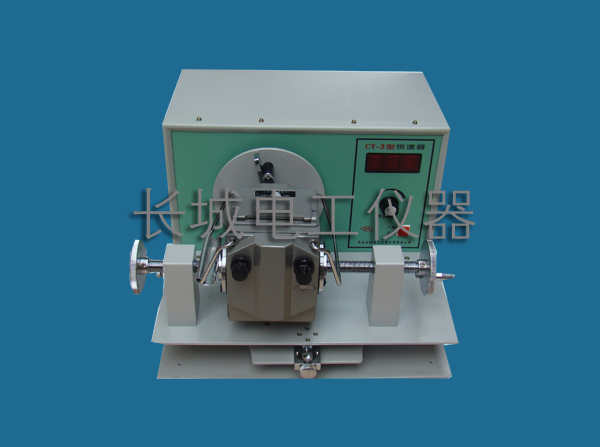

CY-3型恒速器，使用直流伺服電機驅動，通過調節調壓器來改變電機電壓，從而改變電機轉速，電機帶動傳動盤轉動，其轉速通過光電測速機構測量后顯示。所以說CY-3型恒速器具有調節轉速方便，顯示直觀，準確度高，穩定可靠等特點。對被檢定的各種型號規格的絕緣電阻表具有夾緊牢固，前后、左右傾斜 5o 的穩定操作與功能。是JJG622－97《絕緣電阻表檢定規程》中配套使用的不可缺少的檢定設備。
二、主要技術指標
1、使用環境
溫度：   －10℃~  40℃
濕度：   <80％
周圍空氣中不含有放射性物質及腐蝕性氣體，無強磁場干擾。
2、電網供電電壓
20V ±10％   50HZ ±1HZ
3、消耗功率   100W
4、調速范圍；≥180r/min, 絕緣電阻表使用范圍80～160r/min。
5、轉速準確度：±1r/min
6、外形尺寸：380×380×320（mm）
7、貯存條件：儀器應存放在溫度－25℃～40℃，相對濕度＜90％，周圍空氣中不含腐蝕性氣體的環境中。
三、工作原理

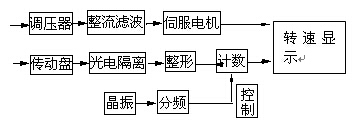

1、原理方框圖：

2、原理框圖說明：
調節調壓器的輸出電壓，使供給直流伺服電機的電壓得以改變。從調壓器輸出的交流電經整流濾波后供給直流伺服電機，電機便在這種電壓下工作，電機的轉動帶動傳動盤轉動，傳動盤的轉速通過光電隔離電路后轉換成電信號，在經過整形后，在標準頻率的控制下進行計數顯示。
四、操作說明
1、調節底盤高低及左右夾緊塊，使被檢絕緣電阻表搖把軸的中心與傳動盤的中心對齊，絕緣電阻表搖把與傳動盤的距離以不影響轉動為宜，并使搖把緊靠傳動盤上的橡膠塊，最后夾緊絕緣電阻表。
2、將轉速調整旋鈕（逆時針）旋到最低位置。
3、插上電源，開機（壓下電源開關）顯示應全為零，電源指示燈亮，電機及傳動盤不轉動。
4、順時針旋轉轉速調整旋鈕，電機及傳動盤轉動，并顯示傳動盤的轉速。
5、機器前后傾斜 5o, 由按裝在機器前面的定位銷調節，拔出定位銷，使機器傾斜后，再將定位銷插入相應的定位孔即可。
7、機器左右傾斜5o ,由按裝在機器側面的定位銷調節，調整機器傾斜角度后，再插入相應的定位孔即可。
五、使用注意事項
1、按操作1、2、3、4條進行，當發現電機不啟動時，應立即彈出電源開關，使電機處于停轉狀態。電機不啟動原因是負載力矩太大，應檢查絕緣電阻表夾裝是否正確或打開機器外罩，調節彈簧拉力，或更換電機軸上的橡膠輪。嚴格按操作說明第1條調整后即可啟動電機轉動。
2、定位銷上有個緊固螺釘，這是為產品運輸設置的，用戶作5o傾斜操作時，先取掉這個緊固螺釘。
六、附則
1、隨產品一起供應的文件及附件：
a、裝箱單；                     1份
b、使用說明書；                 1份
c、產品合格證；                 1個
2、在用戶遵守保管和使用規則下，從制造廠發貨日起12個月內，如產品質量不良或不能正常使用時，本廠無償?shù)貫橛脩粜蘩怼?
