一、概述
SQJ44—□A型數字式直流電橋是QJ44直流雙臂電橋的數字化產品，專供各種小電阻（例如導線電阻、焊縫電阻、繼電器接觸器的接觸電阻等）的精密測量，也可用來測量工礦企業的配電變壓器及中小型電機繞組的直流電阻。本產品采用大規模集成電路和4 1/2位液晶顯示器，便攜式結構設計，具有讀數直觀、清晰，測量速度快，體積小，便于攜帶等特點，較SQJ44有較大改進的是：內附標準電阻不論任何場合，均可方便地對產品進行校驗，以確認測量結果的可靠性。
二、主要技術指標
1、技術參數:
|
量 程
|
測 量 范 圍
|
分辨力
|
基準誤差極限
|
|
2mΩ
|
0.1μΩ～1.9999 mΩ
|
0.1μΩ
|
±(0.5%讀數+0.2%滿度)
|
|
20mΩ
|
1μΩ～19.999 mΩ
|
1μΩ
|
±(0.2%讀數+0.05%滿度)
|
|
200mΩ
|
10μΩ～199.99 mΩ
|
10μΩ
|
±(0.1%讀數+0.02%滿度)
|
|
2Ω
|
100μΩ～1.9999Ω
|
100μΩ
|
±(0.1%讀數+0.02%滿度)
|
|
20Ω
|
1 mΩ～19.999Ω
|
1 mΩ
|
±(0.1%讀數+0.02%滿度)
|
|
200Ω
|
10 mΩ～199.99Ω
|
10 mΩ
|
±(0.05%讀數+0.02%滿度)
|
2、量程設置:
|
型 號
|
最大測試電流
|
量程設置
|
|
SQJ44-3A
|
3A
|
20 mΩ/200 mΩ/2Ω/20Ω/200Ω
|
|
SQJ44-5A
|
5A
|
2mΩ/20mΩ/200mΩ/2Ω/20Ω
|
|
SQJ44-10A
|
10A
|
3、環境條件：溫度5～35℃，相對濕度25%～75%
4、供電電源：市電AC220V，50Hz
5、外形尺寸：240（深）×320（寬）×160（高）mm
6、重量：約4kg
三、工作原理

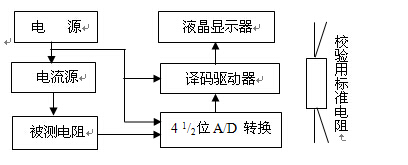

本產品的工作原理框圖如下：
由高精度電流源產生一穩定的直流電流流經被測試品在試品兩端產生的直流電壓經處理后送至4 1/2 A/D轉換器變成相對應數字量，該數字量再經過譯碼器轉變成七段碼，驅動液晶顯示器顯示相應的電阻值。
|
