一、概述
      SQJ44—□A型數字式直流電橋是QJ44直流雙臂電橋的數字化產品，專供各種小電阻（例如導線電阻、焊縫電阻、繼電器接觸器的接觸電阻等）的精密測量，也可用來測量工礦企業的配電變壓器及中小型電機繞組的直流電阻。本產品采用大規模集成電路和4 1/2位液晶顯示器，便攜式結構設計，具有讀數直觀、清晰，測量速度快，體積小，便于攜帶等特點，較SQJ44有較大改進的是：內附標準電阻不論任何場合，均可方便地對產品進行校驗，以確認測量結果的可靠性。
二、主要技術指標
1、技術參數:

2、量程設置:

、環境條件：溫度5～35℃，相對濕度25%～75%
4、供電電源：市電AC220V，50Hz
5、外形尺寸：240（深）×320（寬）×160（高）mm
6、重量：約4kg
三、工作原理

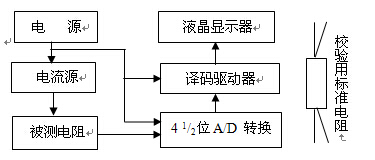

本產品的工作原理框圖如下：

由高精度電流源產生一穩定的直流電流流經被測試品在試品兩端產生的直流電壓經處理后送至4 1/2 A/D轉換器變成相對應數字量，該數字量再經過譯碼器轉變成七段碼，驅動液晶顯示器顯示相應的電阻值。

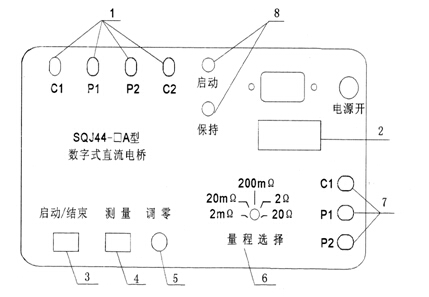

四、面板設置及用途

1、測量接線端：C1、P1、P2、C2，用于與被測試品連線，被測試品通過測量線接到這四個端子。
2、液晶顯示器，用于顯示測量結果及量綱指示符。
3、“啟動/結束”鍵：按一下該鍵儀器便進入預備測試狀態，測試電流通入被測試品，再按一下，解除預備狀態，通入被測試品的電流斷開，同時儲存在感性試品內的能量通過儀器內部的放電電路釋放。
4、“測量”鍵：每按一次儀器便采集一次數據，更新一次測量結果，該過程約3秒鐘，之后測試結果被鎖存。
5、“調零”：用于調節每檔零位。
6、量程選擇：應根據被測試品阻值的估計值事先選擇好量程，當試品阻值不能確定大致范圍時，“量程選擇”應置最高擋位。在啟動燈亮期間及剛熄滅一分鐘之內嚴禁變換量程。
7、自校電阻接線端：C1.P1.P2為內附標準電阻引出端子，用于校驗，其C2端已在內部連接。
8、工作狀態指示燈：“啟動燈亮”時，表明儀器進入預備測試狀態，測試電流與被測試品連通，“保持”燈亮，表明測量數據已被鎖存，測量電路與被測試品斷開。另需要說明的是，當“保持”燈熄滅時，表明正在采集數據為保障儀器的使用安全，此時“啟動/結束”鍵無效。
