一、概述
QJ84B型數字式直流電橋是傳統凱爾文電橋更新?lián)Q代產品，適合于實驗室、工礦企業在作業現場對直流電阻作精密測量。該產品的主要特點是：
1、采用4 1/2位液晶顯示，比QJ84更適合在露天或光線較強的場合使用，讀數直觀、清晰穩定性好。
2、內附標準電阻，不論任何場合，均可方便地對產品進行自校驗，以確認測量結果的可靠性。
3、產品采用便攜式結構，交直流供電，特別適合無交流電源的作業現場使用。
二、主要技術指標
|
量程
|
測量范圍
|
分辨力
|
基準誤差極限
|
|
20mΩ
|
0～19.999 mΩ
|
1μΩ
|
±(0.4%讀數+0.1%滿度)
|
|
200mΩ
|
0～199.99 mΩ
|
10μΩ
|
±(0.1%讀數+0.05%滿度)
|
|
2Ω
|
0～1.9999Ω
|
100μΩ
|
±(0.05%讀數+0.02%滿度)
|
|
20Ω
|
0～19.999Ω
|
1 mΩ
|
±(0.05%讀數+0.02%滿度)
|
|
200Ω
|
0～199.99Ω
|
10 mΩ
|
±(0.05%讀數+0.02%滿度)
|
|
2ΚΩ
|
0～1.9999ΚΩ
|
100 mΩ
|
±(0.05%讀數+0.02%滿度)
|
|
20ΚΩ
|
0～19.999ΚΩ
|
1Ω
|
±(0.05%讀數+0.02%滿度)
|
1、環境條件：溫度5～35℃，相對濕度25%～75%。
2、 供電電源：市電AC220V或干電池（1號電池六節）。
3、 外形尺寸：240（深）×320（寬）×160（高）㎜。
4、 重 量：約4㎏
三、工作原理

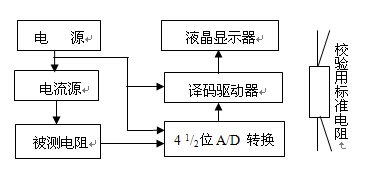

本產品的工作原理框圖如下：
|
